Dimensions des trous pour rivets : Tableau complet et guide de perçage pour une installation parfaite

Lors du rivetage, un trou trop petit peut endommager le rivet, réduire la solidité de l'assemblage, voire empêcher la pose du rivet. À l'inverse, un trou trop grand peut entraîner le glissement et la rotation du rivet, provoquant un desserrage progressif et compromettant la sécurité de la fixation. Que ce soit pour des projets industriels, des réparations automobiles ou des travaux de bricolage, il est essentiel de veiller à la précision du perçage des trous pour les rivets.

Quelle est la taille du trou de rivet ??

La taille du trou de rivet fait référence au diamètre du trou percé dans les matériaux à assembler, spécifiquement conçu pour s'adapter à la tige du rivet.

Tableau des dimensions standard des trous de rivets (tous types de rivets courants)

Le diamètre approprié du trou de rivet varie selon le type de rivet (borgne, plein, pop) et son diamètre. Le tableau ci-dessous présente les diamètres de rivets les plus courants utilisés dans les secteurs industriel, automobile et du bricolage. Toutes les mesures sont exprimées en pouces et en millimètres, les deux unités les plus utilisées pour le perçage des trous de rivets.

Comment déterminer la taille correcte du trou de rivet

Même en tenant compte du tableau ci-dessus, il est important de vérifier le diamètre des trous de rivets pour votre projet. Suivez ces étapes pour garantir l'exactitude des mesures :

Étape 1 : Identifiez le type et la taille de vos rivets

Vérifiez d'abord les spécifications de vos rivets pour connaître leur diamètre exact (en pouces et en millimètres). Les types de rivets courants comprennent : rivets aveugles en aluminium et en acier (rivets pop),Rivets aveugles en acier inoxydable,Rivets pleins, rivets structuraux et rivets tubulaires : le diamètre de perçage recommandé peut varier légèrement d’un type à l’autre. Il est donc toujours conseillé de vérifier les caractéristiques du rivet.

Étape 2 : Correspondance avec le tableau des tailles de trous de rivets

Utilisez le tableau ci-dessus pour trouver le diamètre de trou correspondant à celui de votre rivet. Si vous utilisez un rivet d'une taille moins courante, reportez-vous aux instructions du fabricant : la plupart des marques de rivets fournissent un guide des diamètres de trou pour leurs produits.

Étape 3 : Test sur des chutes de matériau

Si vous travaillez avec des matériaux coûteux ou délicats, percez d'abord un trou d'essai dans une chute de matériau. Insérez le rivet pour vérifier l'ajustement : il doit glisser facilement sans bouger. S'il est trop serré, s'il s'agit d'acier inoxydable ou rivets aveugles structurelsPour les trous utilisés, nous recommandons d'ajouter une tolérance de 0,1 à 0,2 mm au diamètre du trou.

; si c'est trop lâche, utilisez un foret plus petit.

Conseils de perçage pour des trous de rivets parfaits

Même si le diamètre du trou pour rivet est adapté, une mauvaise technique de perçage peut gâcher le trou. Suivez ces conseils pour percer des trous nets et précis :

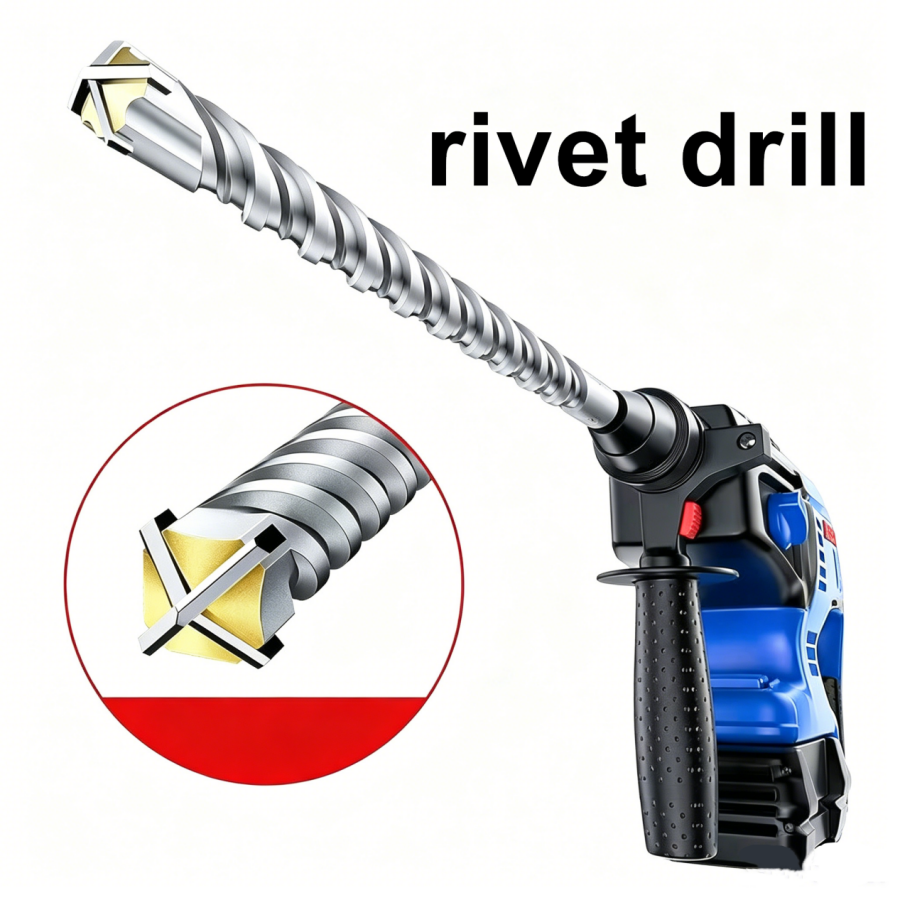

● Utilisez le foret approprié :Pour les métaux (acier, aluminium), utilisez un foret en acier rapide (HSS) ou en cobalt. Pour le bois ou le plastique, un foret hélicoïdal standard convient. Assurez-vous que le foret est bien affûté : un foret émoussé produira des trous irréguliers et imprécis.

● Sécurisez le matériel :Serrez fermement les matériaux à assembler pour éviter tout mouvement pendant le perçage. Cela garantit un trou droit et aligné à travers les deux pièces.

● Percez à une vitesse lente et régulière :Une vitesse de perçage élevée peut entraîner une surchauffe du foret et du matériau, provoquant des déformations ou des bords irréguliers. Pour le métal, utilisez une vitesse de perçage lente (2000 à 3000 tr/min) et appliquez une légère pression.

● Ébavurer le trou :Après le perçage, utilisez un outil d'ébavurage ou un foret à chanfreiner pour éliminer les bavures et les arêtes vives autour du trou. Cela permet au rivet de se positionner uniformément et évite d'endommager sa tige.

● Mesurez deux fois, percez une seule fois :Avant de percer, vérifiez bien le diamètre du foret et celui du rivet. Une simple mesure au pied à coulisse vous évitera des erreurs coûteuses.

Erreurs courantes concernant la taille des trous de rivets

Même les bricoleurs expérimentés et les professionnels font des erreurs de dimensionnement des trous de rivets. Voici les problèmes les plus courants et comment les résoudre :

1 : Le trou est trop petit

2 : Le trou est trop grand

3 : Le trou n'est ni rond ni droit

Taille du trou de rivetSélection (taille du foret pour rivets)

Prenons une taille par exemple : si nous devons utiliser des rivets de 1/8 de pouce, quelle taille de trou de rivet devons-nous choisir et quel perçage devons-nous effectuer ?

Diamètre du trou de rivet : 3,3 mm ou 0,1285 pouce

Perçage numéro 30
